| MOQ: | 100 PCS |
| giá bán: | 0.19USD-0.72USD |

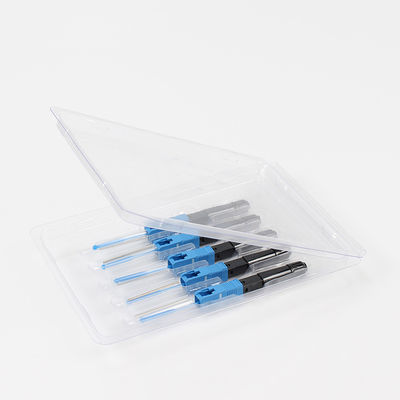

| Bao bì tiêu chuẩn: | 5 pieces or 10pcs / blister box |
| Delivery period: | 5 working days after got payment |
| phương thức thanh toán: | T/T or western Union |
| năng lực cung cấp: | 500,000pcs per month |

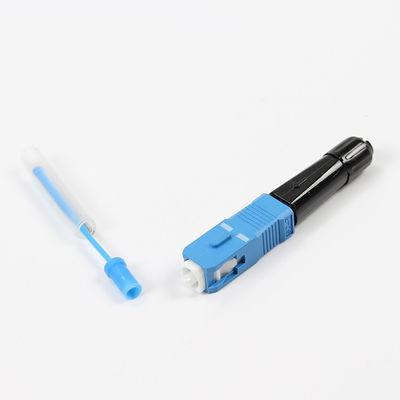

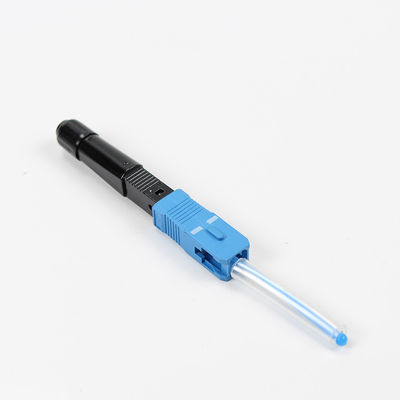

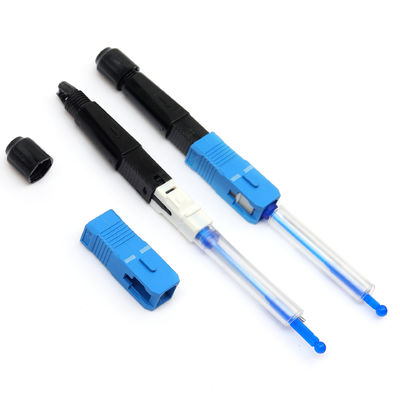

Kết nối nối kết hợp SC là kết nối nhanh loại sợi quang, nhưng điểm nối của nó bên trong đầu kết nối, tương đương loại bỏ các pigtails khi ghép.Ưu điểm là không cần bảo vệ bổ sung sau khi ghép, chẳng hạn như khay ghép, đóng ghép, hoặc hộp phân phối. trong hợp đồng với thiết kế của máy ghép cơ học, nó tiết kiệm bảo trì và vận hành chi phí kết nối cơ học rãnh V và bềnmà đảo ngược khái niệm rằng chi phí cao của máy ghép và không áp dụng cho FTTH xây dựng.
SC Fsion Splice trên các tính năng kết nối
SC Fsion Splice On ConnectorThông số kỹ thuật
| Mô hình | YDFOSC001 |
| Loại kết nối | SC/UPC, SC/APC |
| Loại cáp | 0.9mm, 2,0mm, 3,0mm, 3,1 * 2,0mm thả cáp |
| Chiều kính sợi | 125um ((G657A2 sợi trần) |
| Chiều kính đệm hẹp | 250um |
| Loại sợi | Mô hình đơn OS1 9/125um |
| Mất tích nhập | ≤0,3dB |
| Lợi nhuận mất mát | ≤ 50dB |
| Độ chặt chắc của sợi rỗng | > 250g |
| Nhiệt độ hoạt động | -40°C-+80°C |
| Sức mạnh căng | 60N (5kg trong 2 phút) |
| Thử nghiệm thả | 4 mét chiều cao sàn xi măng một lúc, tổng cộng 3 lần |

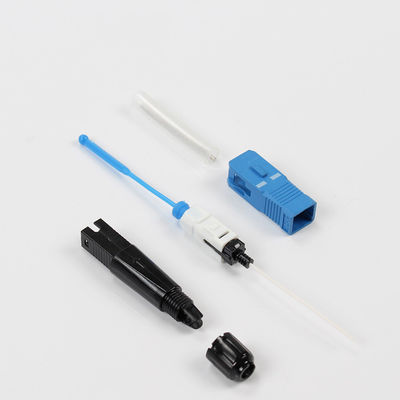

Các bước hướng dẫn nối kết nối kết hợp
1. Chuẩn bị
2. Đặt therm-shrink ống lồng và hạt thông qua trong cáp sợi
3. Sử dụng loại bỏ bằng sợi phẳng để loại bỏ lớp phủ khoảng 45mm
4Sử dụng máy cắt sợi để tháo lớp phủ sợi và làm sạch sợi, sau đó đặt sợi quang vào người giữ.
5Cắt sợi bằng dao cắt sợi.
6. Đặt bộ giữ lắp ráp vào máy splice hợp nhất
7. Cắt lớp lớp phủ sợi 0,9mm
8. Làm sạch sợi quang và đặt nó vào tay cầm của máy splicer tổng hợp
9Cắt sợi bằng dao cắt sợi.
10Đặt cái cầm vào máy nối hợp nhất.
11Sau khi hai tay cầm công cụ sẵn sàng, đóng máy hợp hạch, bắt đầu hợp hạch.
12Sau khi hợp nhất, mở máy và lấy ra toàn bộ kết nối liên kết cẩn thận
13. Đặt ống thu nhỏ nhiệt vào đuôi của các kết nối ghép cẩn thận, sau đó đặt toàn bộ kết nối ghép vào máy hòa tan và bắt đầu nóng lên
14. Loại bỏ các đầu nối từ máy tổng hợp sau khi khoảng 90 độ nóng, và sau đó làm mát xuống cho khoảng 5s
đến 10s.
15. Lắp ráp hoàn chỉnh
* Vui lòng sử dụng máy nóng chảy FTTH tùy chỉnh
* Chất tiêu thụ được khuyến cáo:
Hãy lưu trữ những thứ sau đây:
