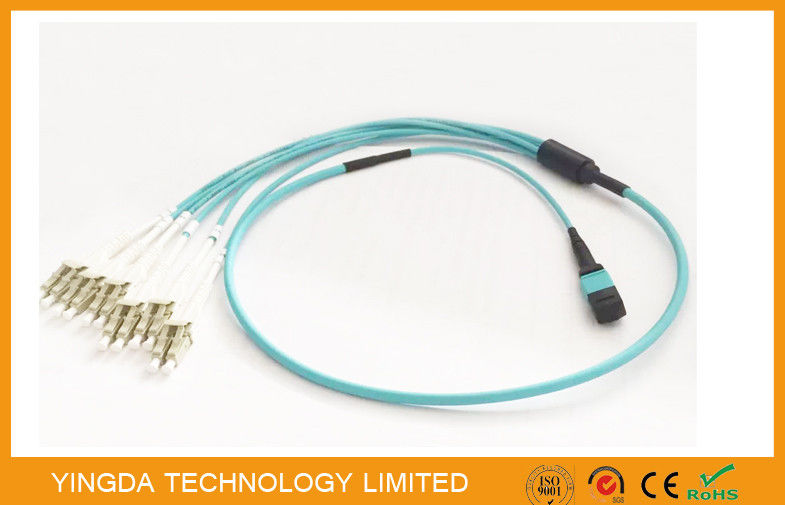

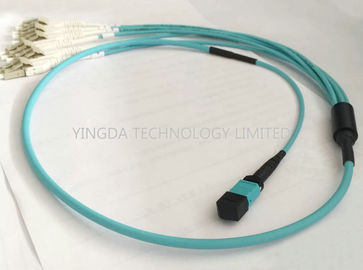

100G OM3-300 QSFP MTP MPO Cable Với 6 x LC Duplex Kết nối Uniboot Aqua

100G OM3-300 Cáp QSFP MPO MTP với 6 x LC Duplex Kết nối Uniboot Aqua


MPO / MTP Fan out Hội đồng (Pre-chấm dứt) cho phép triển khai nhanh chóng của lĩnh vực vá nhiều cổng
Kết nối với mật độ cao.
Mạng lưu trữ và các ứng dụng mạng LAN trung tâm dữ liệu, đảm bảo sử dụng đầy đủ các tính năng ngang và
Đường thẳng theo chiều dọc thông qua việc sử dụng cáp yếu tố hình dạng nhỏ.

Xây dựng với kết nối mô đun MPO / MTP và kết nối LC / SC / FC, các hội đồng cung cấp
Khả năng tương thích, tính linh hoạt và hiệu suất của hệ thống trong thiết bị chuyển mạch LAN / SAN mật độ cao
Khu vực phân phối.

MTP / MPO Các tính năng và lợi ích:

1. Sử dụng các bộ kết nối MPO - dạng formor nhỏ, 12 sợi hoặc 24 đầu nối kéo / kéo.
2. Nhanh chóng triển khai - Ứng dụng cụ thể thiết kế Cấu hình cấu hình và breakout
Để yêu cầu ứng dụng để giảm thiểu chất thải, tối ưu hóa quản lý cáp, triển khai tốc độ,
Và cải thiện tính linh hoạt và khả năng quản lý để giảm chi phí lắp đặt.

3. Nhà máy chấm dứt - Cung cấp một giải pháp triển khai nhanh, có thể mở rộng để nâng cao độ tin cậy
Và giảm thời gian lắp đặt và chi phí.

4.100% thử nghiệm (cung cấp dữ liệu thử nghiệm) - đảm bảo hiệu suất quang học đã được kiểm tra để cải thiện
Tính toàn vẹn mạng.

5. Cáp mật độ cao - Sử dụng không gian con đường hiệu quả hơn để cải thiện khả năng quản lý và
Giảm chi phí lắp đặt.

6. Hiệu suất Tối ưu - Các bộ phận được xây dựng với quyền sở hữu độc quyền của MPO / MTP OECE
MT đánh bóng Cung cấp tổn thất chèn thấp và mất mát trở lại cao, giảm thiểu biến đổi cho
Cải thiện hiệu suất mất liên kết kênh.

7. Tiêu chuẩn tuân thủ:

- Kéo cáp tuân thủ NFPA 262 quang Nonconductive Plenum (OFNP)
Hoặc IEC-60332 Đánh giá ngọn lửa halogen không khói thấp (LSZH), phù hợp với Chỉ thị
2002/95 / EC (RoHS) và REACH SvHC.

- Đầu nối MPO tuân thủ IEC-61754-7 & EIA / TIA-604-5.


Chi tiết MPO

• Các miếng vá MPO được sử dụng để tạo ra các kết nối giữa các băng tần MPO
• Hoặc kết nối với thiết bị đang hoạt động với giao diện MPO / MTP.
• Trong trường hợp một dây vạch MPO được nối (thông qua bộ ghép nối MPO) đến một dây khác
• Miếng vá cáp MPO, một trong hai bộ kết nối MPO phải là nam (được trang bị chân).
• Các loại cáp patch MPO có sẵn trong 3 cấu hình bản đồ dây khác nhau: Straight,
• Tổng số lộn hoặc ghép nối cáp vá MPO có sẵn ở chế độ đa chức năng và
• Cáp sợi đơn chế độ.

Thông số kỹ thuật của bộ kết nối

Mục		SM	MM
Số lượng sợi		8,12,24 lõi
đánh bóng		PC, APC	PC
Màu vỏ		Tiêu chuẩn (xanh), Elite (màu vàng)	Tiêu chuẩn (beige), Elite (aqua)
Mất chèn	Tiêu chuẩn	≤0.7dB	≤0.5dB
	Elite mất mát thấp	≤0,35dB	≤0.3dB
Trả lại tổn thất		PC≥50dB; APC = 60dB	≥30dB;
Độ bền (500 giờ)		≤0.2dB
Kiểm tra bước sóng		1310 / 1550nm	850x1310nm

Đặc tả cáp quang

Loại sợi	OS2, OM1, OM2, OM3, OM4
Số lượng sợi	8, 12, 24, 48, 72, 96 lõi
Đường kính ngoài	3.0mm (8 / 12Core), 5.5mm (24cores) hoặc tùy chỉnh
Màu áo khoác bên ngoài	OS2 (màu vàng), OM2 (màu cam), OM3 (thủy), OM4 (thủy) hoặc tùy chỉnh
Vật liệu áo khoác bên ngoài	LSZH, OFNP, OFNR
Sức căng	500N
Nhiệt độ hoạt động	-20 đến + 70 ° C
Nhiệt độ bảo quản	-40 đến 70 ° C

Cáp cấu trúc:

Thông tin đặt hàng

P / N	Sự miêu tả
MPOm-62LC-S62-U	Bộ vi xử lý MPO Fan-out patch cord, OS2 (G652D), MPO / APC Nam-6xDuplex LC UPC 1m Màu vàng uni-boot
MPOm-62LC-S67U	MPO Dây đeo tay quạt, SM (G655A), MPO / APC Nam-6xDuplex LC UPC 1m Màu vàng uni-boot
MPOm-62LC-OM1-U	MPO Kéo dây quạt ra, OM2 (50 / 125um), MPO Nam-6xDuplex LC UPC 1m Da uni-khởi động
MPOm-62LC-OM2-U	MPO Dây đeo quạt không quạt, OM1 (62.5 / 125um), MPO Nam-6xDuplex LC UPC 1m Da uni-khởi động
MPOm-62LC-OM3-U	MPO Dây đeo quạt thông gió, OM3 (50 / 125um), MPO Nam-6xDuplex LC UPC 1m Da uni-khởi động
MPOm-62LC-OM4-U	MPO Dây đeo quạt, OM4 MPO Nam-6xDuplex LC UPC 1m Da uni-khởi động
