| MOQ: | 100 CHIẾC |
| giá bán: | 0.2USD-100USD |
| Bao bì tiêu chuẩn: | 1 chiếc / hộp, 200 chiếc / hộp carton |
| Delivery period: | 7 ngày sau khi thanh toán |
| phương thức thanh toán: | Western Union,T/T |
| năng lực cung cấp: | Các máy tính 10.000 mỗi tháng |

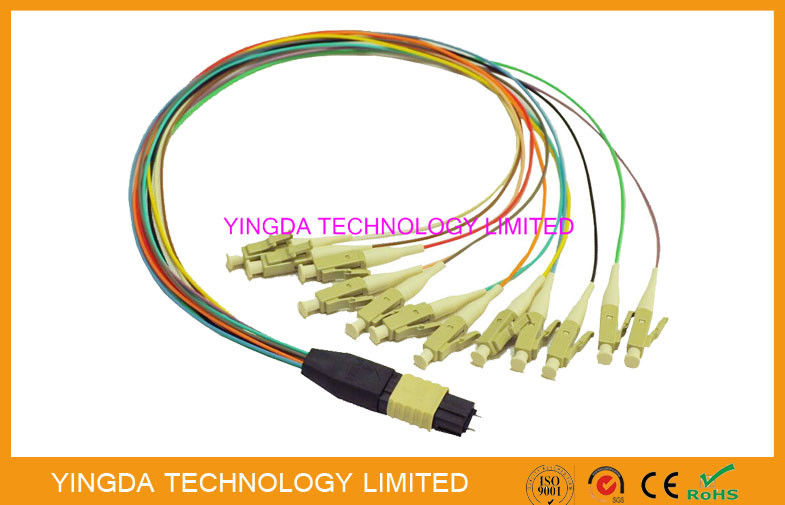

Cáp MTP MPO mật độ cao - LC 12 Core Hydra Cable Assemblies Male Connectors With Guide Pins MTP MPO cable patch cord
MPO đến SM / MM Fan-out / Breakout Harness Cable assembly chủ yếu được sử dụng cho 10G / 40G / 100G, cáp dây chuyền LC với cáp nhánh 0,9mm,mặt LC có thể áp dụng kết nối LC đơn boot / đơn boot duplex LC hoặc dual boot duplex LCCác dây chuyền MPO cáp hỗ trợ cả hai loại A và loại B.
MPO Cable-LC 12 cáp hydra lõi được tối ưu hóa cho kết nối quang học 40G QSFP +, 10G SFP, 400G OSFP QSFP và ứng dụng trung tâm dữ liệu mật độ cao
Sự lựa chọn hỗ trợ các ứng dụng Ethernet và Fiber Channel tốc độ cao hơn (OM3, OM4 và OS1/OS2 sợi), và các ứng dụng với sợi multimode di sản (OM1 hoặc OM2).
MPO nam (với chân hướng dẫn) được lắp ráp với cáp 0,9mm cho các đầu nối sợi đơn.
Tất cả các loại giao diện kết nối sợi duy nhất có sẵn để lựa chọn (SC, LC, E2000, MTRJ, vv)
MTP đến LC Breakout CableỨng dụng
Để lắp đặt bên trong mô-đun băng cassette sợi MPO
MTP MPO Fiber Breakout Cable Tính chất quang học
Điểm | Đơn vị | Các thông số | |||||
Bộ kết nối | -- | Tiêu chuẩn SM | SM Elite thấp | Tiêu chuẩn MM | MM ưu tú thấp | ||
IL | Thông thường | (dB) | 0.35 | 0.20 | 0.35 | 0.20 | |
Maximun | (dB) | 0.75 | 0.35 | 0.60 | 0.35 | ||
RL | (dB) | ≥ 60 cho APC (8 Angle Polish) | ≥ 20 cho PC | ||||
(dB) | ≥50 cho PC | -- | |||||
Phụ nữ / nam | (dB) | Đàn ông: với chân, nữ: không chân | |||||
Sức kéo | (dB) | ≤ 0,3 (tối đa 66N) | |||||
Vibration (sự rung động) | (dB) | ≤0,3 (10 ~ 55Hz) | |||||
Chu kỳ nhiệt độ | (dB) | ≤0,3 (-40 ~ 75 °C, 21 chu kỳ) | |||||
Bộ kết nối MPO sợi Các thông số mặt cuối
Điểm | Đơn vị | Các thông số | |
SM | MM | ||
X bán kính cong | (mm) | Ít nhất 2000 | |
Xanh cong Y | (mm) | 5 phút. | |
Chiều cao của sợi | (nm) | 1000 ~ 3500 | |
Sự khác biệt chiều cao quang học tổng thể | (nm) | MAX: 500 | |
Sự khác biệt chiều cao sợi liền kề | (nm) | MAX: 300 | |
góc trục X | (°) | -0.2 ~ 0.2 | |
góc trục Y | (°) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 0.2 |
áp suất quang | (nm) | N/A | -100 ~ 200 |
MTP Hardnedd Cable FanoutThông tin đặt hàng
Điểm | Đơn vị | Các thông số |
1 Loại đầu nối 1# | -- | MPO nữ*, MPO nam |
2 Mặt cuối 1# | -- | PC, APC |
3 Số lượng chất xơ | -- | 2, 4, 8, 12 & 24 MT Sợi |
4 Loại kết nối 2# | -- | MPO nữ*, MPO nam, FC, SC, ST, MU, LC, E2000 |
5 Mặt kết thúc 2# | -- | PC, UPC, APC |
6 Chế độ sợi | -- | SM ((OS1, OS2)), MM ((OM1, OM2, OM3, OM4)) |
7 Chiều kính bên ngoài của cáp | (mm) | Φ2, Φ3, Φ4 |
8 Chiều dài | (M) | L= 1,2,3,4... |
9 Chiều dài đuôi heo | (M) | L1 = 0,5, 0,6, 10 |
10 Loại cáp | -- | RJ: Jacket Ribbon Cable, RB: Bare Ribbon Cable, |
※ Đối với phụ nữ MPO Connector, phụ nữ có thể được cam kết trong thông tin đặt hàng
