Bảng điều khiển tấm thép cuộn cán nguội 288 lõi Khay trượt với bộ điều hợp SC Duplex

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: YINGDA
Chứng nhận: ISO
Số mô hình: GPSM-2SC144
Số lượng đặt hàng tối thiểu: 1pc
Giá bán: negotiable
chi tiết đóng gói: 1 cái / hộp
Điều khoản thanh toán: T/T, Western Union, thư tín dụng
Khả năng cung cấp: 1000 tính mỗi tháng
Thông tin chi tiết
Vật chất: thép cán nguội công suất tối đa: 288 lõi sợi đơn
Kích thước: 430 * 300 * 6U adapter qty: Bộ đổi nguồn duplex SC
biểu tượng: được Mẫu: được

Mô tả sản phẩm

288 Cores Khay trượt Hộp phân phối sợi quang Bảng điều khiển vá với bộ điều hợp SC Duplex

Khay trượt kim loại Loại ngăn kéo Bảng vá lỗi quang là thiết bị phụ trợ cho thiết bị đầu cuối đấu dây trong mạng truyền dẫn cáp quang, thích hợp cho mối nối cáp quang trong nhà trực tiếp

và kết nối chi nhánh, và bảo vệ sợi.

Hoàn thành với bộ điều hợp SC / APC và bím tóc, tai gắn giá đỡ được cố định trên hộp có vít ở nhà máy, khi xây dựng tại chỗ, lấy nó và lắp trên giá.

Tính năng, đặc điểm

  • Áp dụng trong việc chấm dứt và 19 '' cấu trúc tiêu chuẩn,
  • Thiết kế trượt kim loại
  • rack mount trong khung phân phối quang ODF
  • Thích hợp cho bộ điều hợp FC, SC, ST, LC, E2000
  • Thép tấm cán nguội, phun tĩnh điện
  • Kích thước hộp: 430 * 300 * 6U

Cấu trúc bảng điều khiển Patch

Bao gồm 3 phần: thân hộp , bộ phận bên trong, đầu nối cáp quang .

1. vỏ hộp cơ thể

thuận tiện để mở và cài đặt , có điện áp cao nối đất thiết bị cho các thành phần kim loại s.

2 . Tôi nternal thành phần chủ yếu là 3 mặt hàng:

A. hỗ trợ: cơ cấu cấu trúc bên trong, được sử dụng để hỗ trợ nội bộ;

B. Khay nối : để lưu trữ đầu nối cáp quang , miếng bảo vệ và phần còn lại,

chiều dài sợi quang còn lại≥ 1.6m, bán kính uốn cong 37.5mm , cũng có nhận xét để xác định sợi;

C .: thiết bị cố định : để sửa chữa vỏ cáp quang , tăng cường thành viên dây nối đuôi ngựa.

Bộ phận bảo vệ của kết nối sợi quang : tay áo và cáp cao su gland

Đặc điểm kỹ thuật

Kiểu

Thứ nguyên

(mm)

công suất tối đa

(cốt lõi)

Kích thước thùng carton

(mm)

Số lượng /

thùng carton

(pc)

Gw

(Kilôgam)

GPSM-1U-SC12 430 * 300 * 1U 12 485 * 420 * 350 5 29
GPSM-1U-FC24 24 485 * 420 * 350 5 29
GPSM-1U-2SC24 48 485 * 420 * 350 5 29
GPSM-2U-FC48 430 * 300 * 2U 48 500 * 355 * 550 4 26,5
GPSM-4U 130 * 300 * 4U 192 500 * 350 * 540 1 18,9

Hình ảnh dây chuyền sản xuất:

Thiết kế nội bộ: với 24cores sợi quang splice khay, trắng, thương hiệu mới ABS chất liệu, với 2 que cho cáp manangement.

slide là vật liệu kim loại, chất lượng tốt và dễ vận hành

tổng quan trước, ở mặt sau của hộp, có đủ bộ dụng cụ quản lý cáp và đủ dung lượng để lưu trữ cáp.

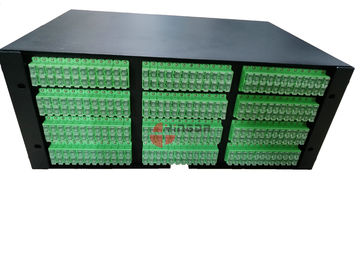

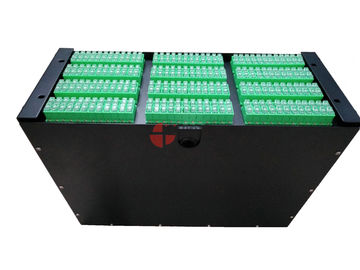

tổng quan ở phía trước, bộ chuyển đổi duplex 144pcs SC với vỏ chống bụi, nó được sửa chữa bằng ốc vít để giữ cho nó ổn định và chống bụi.

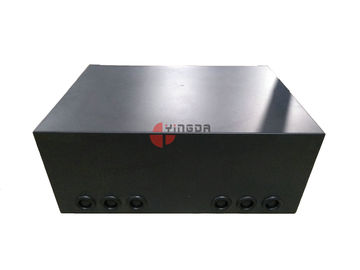

trở lại với 6 cái cổng cáp tròn, với con dấu cao su

tất cả các hộp được đóng gói với bộ phim nhựa khi giao hàng, để bảo vệ tốt hơn.
